振弦式内埋应变计
产品简介:
 MAS-EM系列振弦式内埋应变计,主要应用于:桥梁在线监测、公路铁路地铁在线监测、隧道在线监测、大坝监测、基桩等混凝土结构内部的应变测量。埋设在混凝土结构内,或捆扎于钢筋上,用于结构物的应变测量以及钢筋的应变、应力测量。内置数字式温度传感器可同 步测量布设点的温度用于内埋应变计的温度修正,加装配套组件可组成多 向应变计组和无应力计。内埋式应变计采用四芯电缆。
参考价格:
产品详情

应用场景

    ☆ 混凝土应变

    ☆ 桥梁

    ☆ 隧道

    ☆ 基桩

    ☆ 混凝土支撑

概述:

MAS-EM系列振弦式内埋应变计,主要应用于:桥梁在线监测、公路铁路地铁在线监测、隧道在线监测、大坝监测、基桩等混凝土结构内部的应变测量。埋设在混凝土结构内,或捆扎于钢筋上,用于结构物的应变测量以及钢筋的应变、应力测量。内置数字式温度传感器可同 步测量布设点的温度用于内埋应变计的温度修正,加装配套组件可组成多 向应变计组和无应力计。内埋式应变计采用四芯电缆。


工作原理:

振弦式应变计主要由左右端安装支座、钢弦和线圈组成。当被测结构物发生应变时,振弦式应变计左右 端安装支座产生相对位移并传递给钢弦,使钢弦受力发生变化,从而改变 钢弦的固有频率,测量仪表输出脉冲信号通过线圈激振钢弦并检测出线圈 所感应信号的频率,振动频率的平方正比于应变计的应变,经换算得到被 测结构物的应变量。


产品特点:

★ 采用进口钢弦,产品性能稳定,使用寿命长

★ 内置温度传感器,便于进行温度补偿,提高监测数据的准确性和可靠性

★ 采用IP68标准设计,防水性能优异

★ 使用标准水工电缆,系统更加可靠

★ 不锈钢外壳设计,具有抗压、抗径向力等特点

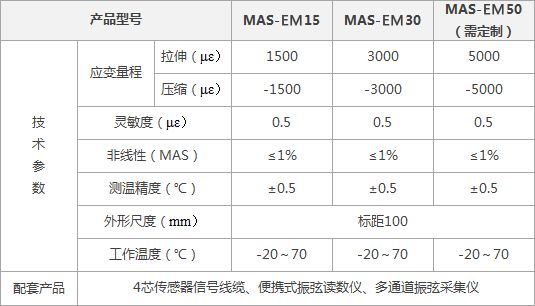

产品型号及主要技术指标:
