应用场景：

☆ 人工检测

☆ 工程检测

☆ 现场检测

☆ 振弦传感器信号采集

工作原理：

采集仪是针对振弦式传感器进行使用的振弦式传感器由受力弹性形 变构件、钢弦、紧固夹头、激振和拾振线圈等组成。钢弦自振频率与张紧 力的大小有关，在钢弦几何尺寸确定之后，钢弦振动频率的变化量，即可 表征受力的大小。钢弦放逋在磁场中，将钢弦以一定方式激振，它在振动 时会在拾振线圈中感应出电势U，感应电势U的频率就是钢弦的固有频率， 测得钢弦的固有频率求出待测物理量。

基于以上振弦式传感器的结构组成和工作特点，采集仪采用的是间歇 式激振法。间歇式激振是分时的，即先发送激励信号.使钢弦振荡.然后 停止激励，进而采集钢弦自由振荡产生的感应电动势。当振荡器给出激励 脉冲时，继电器吸合.电源加在激振线圈两端，于是电流流过激振线圈， 电磁铁吸住钢弦，激励脉冲过后，继电器释放.电源从激振线圈两端断 开，激振电流消失.电磁铁松幵钢弦，这样一吸一松.钢弦产生自由振动 (忽略空气的阻尼）.钢弦振动的频率即为钢弦的固有振动频率。

产品特点：

★ 体积小，重量轻，便于携带操作

★ 针对工频干扰增加工频陷波器，增强信号抗干扰能力

★ 内置恒流源激励电路，针对内置热敏电阻测温度方式的振弦式传感器提供采集方案

★ 内置32MB超大内存，数据容量为50万组

★ 通用USB2.0接口，数据采用U盘模式保存，方便对数据操作

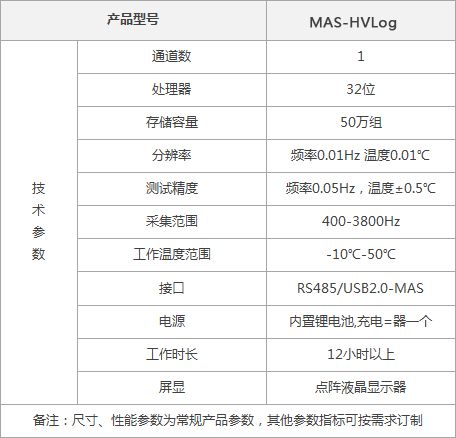

产品型号及主要技术指标：
