光纤光栅应变传感器
产品简介:
光纤光栅应变传感器基于一种光纤光栅应变增/减灵敏度的封装机制,采用独特封装工艺将光纤光栅温度传感器与应变传感器巧妙的结合在一根传感器封装体内,有效的消除了温度场不均匀造成的温度补偿误差;同时,无需改变封装工艺,仅仅通过调节夹持部件距离,即可灵活改变应变传感器的应变灵敏度系数;同时兼有细径管保护式和夹持式的优点,既可以直接埋入结构中也可以通过辅助构件构成夹持式传感器。
参考价格:
光纤光栅应变传感器基于一种光纤光栅应变增/减灵敏度的封装机制,采用独特封装工艺将光纤光栅温度传感器与应变传感器巧妙的结合在一根传感器封装体内,有效的消除了温度场不均匀造成的温度补偿误差;同时,无需改变封装工艺,仅仅通过调节夹持部件距离,即可灵活改变应变传感器的应变灵敏度系数;同时兼有细径管保护式和夹持式的优点,既可以直接埋入结构中也可以通过辅助构件构成夹持式传感器。
参考价格:
产品详情

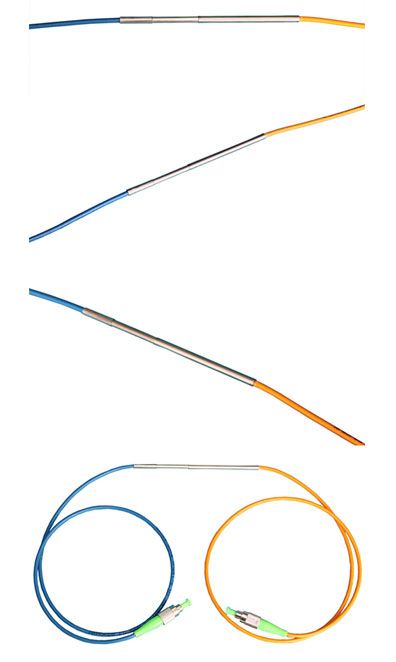

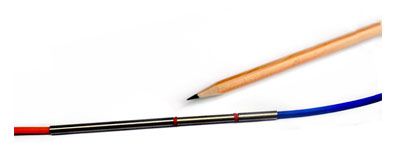

外观图片
应用范围:
海洋工程、土木工程中的钢结构表面长期应变测量
土木水利工程中的混凝土结构内部及表面长期应变测量
航天航空工程中的大体积复合材料内部长期应变测量
特点:
具备温度自补偿功能;
具备增敏或减敏工作机制,可定制灵敏度;
可根据工程需求灵活定制量程、分辨率和规格尺寸;
用于工程结构表面安装时可重复利用;
通过传感器支座可焊接或胶粘接在工程结构表面;
可根据工程需求灵活定制不同形状的传感器支座;
参数指标:
温度自补偿型光纤光棚应变传感器 | |
量程 | ±2000μt |
分辨率 | 1με(可定制) |
波长范围 | 1510-1590nm |
工作温度范围 | -30~120℃ |
重量 | 6.1g |
规格尺寸 | 外径4mm,测量标距30mm(可定制) |
尾纤规格 | 聚合物软管或铠软管(φ3mm) |
连接方式 |
熔接或FC/APC连接头 |
安装方式 | 焊接,胶粘接,直接埋入 |

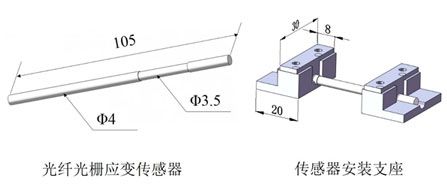

尺寸工艺图

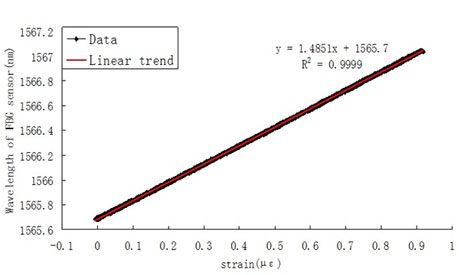

传感器标定图
